JENIS - JENIS MESIN BUBUT

Jenis Jenis Mesin Bubut - Mesin bubut adalah mesin yang digunakan untuk memotong/menyayat permukaan benda. Prinsip kerja mesin bubut adalah benda kerja dijepit dengan menggunakan cekam yang dipasang pada poros spindel. Permukaan benda kerja yang berputar disayat dengan menggunakan pahat satu mata potong yang bergerak secara melintang atau memanjang.

Jenis - Jenis Mesin Bubut Dan Fungsinya

Apa saja jenis mesin bubut?

Jenis - jenis mesin bubut secara garis besar dibedakan menjadi mesin bubut ringan, mesin bubut sedang, mesin bubut standar dan mesin bubut meja panjang.

Jenis - jenis mesin bubut konvensional berdasarkan ukurannya adalah sebagai berikut:

Mesin Bubut Ringan (Mini Lathe)

Mesin bubut ringan adalah jenis mesin bubut yang memiliki bobot ringan dan mudah dipindahkan sesuai dengan kebutuhan. Mesin bubut ringan biasanya diletakan di atas meja. Mesin bubut ini hanya dapat digunakan untuk membubut benda - benda kecil.

Mesin Bubut Sedang (Medium Lathe)

Jenis mesin bubut sedang dapat membubut benda kerja sampai diameter 200 mm dan panjang 100 mm. Mesin bubut jenis ini sangat cocok untuk industri skala kecil atau bengkel perawatan dan pembuatan komponen. Dalam dunia pendidikan, biasanya mesin bubut yang digunakan untuk pembelajaran menggunakan mesin bubut jenis ini karena pengoperasiannya mudah dan harga yang terjangkau.

Mesin Bubut Standar (Standard Lathe)

Jenis mesin bubut selanjutnya adalah mesin bubut standar. Disebut mesin bubut standar karena di samping memiliki komponen seperti pada mesin bubut ringan dan sedang, mesin bubut ini juga telah dilengkapi dengan berbagai kelengkapan tambahan di antaranya yaitu sistem pendingin (coolant system), lampu kerja, bak penampung gram dan Emergency Stop untuk menghentikan mesin jika dalam keadaan darurat.

Mesin Bubut Meja Panjang (Long Bed Lathe)

Mesin bubut meja panjang adalah jenis mesin bubut yang digunakan untuk mengerjakan pekerjaan panjang dan besar. Mesin ini biasanya digunakan pada industri - industri besar. Pada dasarnya mesin ini sama dengan mesin bubut standar hanya saja ukurannya lebih besar.

Bagian - Bagian Utama Mesin Bubut

Secara umum mesin bubut terbagi menjadi empat bagian utama, yaitu kepala tetap (Head Stock), kepala lepas (Tail Stock), eretan dan alas mesin (Bed). Bagian - bagian ini terdapat pada semua jenis mesin bubut.

Kepala Tetap (Head Stock)

Kepala tetap adalah bagian utama mesin bubut yang berfungsi sebagai penyangga poros utama yang akan memutarkan spindel. Di dalam kepala tetap terdapat sejumlah rangkaian roda gigi yang berfungsi untuk meneruskan putaran motor menjadi putaran spindel dan juga berfungsi untuk mengatur kecepatan putar.

Image result for kepala tetap mesin bubut

Kepala Lepas (Tail Stock)

Kepala lepas diletakan di atas alas/meja mesin sebelah kanan. Kepala lepas berfungsi untuk tempat pemasangan senter yang digunakan sebagai penumpu ujung benda kerja dan dudukan mata bor. Kepala lepas dapat digeser sepanjang meja mesin.

Related image

Alas Mesin (Bed)

Alas mesin berfungsi sebagai pendukung eretan dan kepala lepas. Alas mesin ini memiliki permukaan yang rata dan halus yang dimaksudkan untuk mendukung kesempurnaan pekerjaan membubut.

Related image

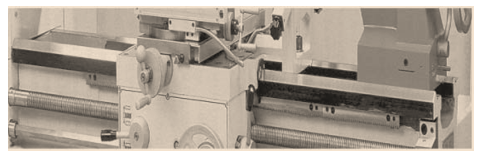

Eretan

Eretan adalah bagian mesin bubut yang berfungsi sebagai dudukan pahat. Eretan terdiri dari eretan berputar, eretan melintang dan eretan memanjang.

Image result for eretan mesin bubut

Pekerjaan Pada Mesin Bubut

Secara umum, ada beberapa jenis pekerjaan yang dapat dikerjakan pada mesin bubut. Jenis - jenis pekerjaan yang dapat dikerjakan dengan menggunakan mesin bubut adalah:

Pembubutan tepi (Facing)

Pembubutan silindris (Turning)

Pembubutan alur (Grooving)

Pembubutan tirus (Chamfering)








Pembubutan ulir (Threading)

Image result for pembubutan ulir

Drilling

Boring

Kartel (Knurling)

Itulah jenis jenis mesin bubut dan pekerjaan pada mesin bubut yang dapat disampaikan pada kesempatan kali ini. Semoga bermanfaat.
